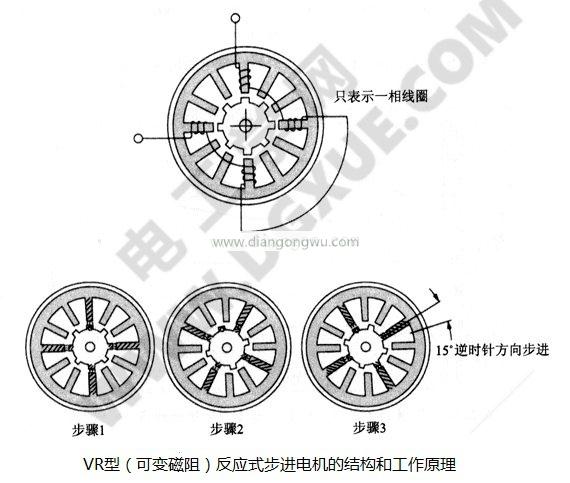

转子由诸如硅钢板或电纯铁条的导电磁体制成，并且转子的外表面具有多层结构。 （转子的齿槽在旋转时会引起磁阻变化?？杀浯抛璧缍虺芕R，也称为电抗步进电动机）。当定子线圈通电时，定子磁极被磁化以吸引转子齿和转矩转矩。相对于产生磁引力转矩和排斥转矩的永磁电动机，VR型仅产生引磁转矩VR型可变磁阻响应步进电动机的结构和工作原理如下图所示，上图中有12极均匀分布在定子中，由四个线圈构成，每个线圈之间的磁极之间的距离为30°，相差90°（三个槽间距），相绕组数为8，当相绕组通电时，定子磁极会吸引转子齿，从而大程度地减小了对静态位置的空隙阻力。

接下来，我们将解释从步骤1到步骤3的VR型可变磁阻反应步进电机的工作原理。

步：这是相线圈的简化图。阴影线表示相定子被励磁。转子被相定子极吸引，并且转子齿在定子极下方旋转。

步骤2：断开相绕组中的电流，给第二相绕组通电，转子逆时针旋转一步（15°），并且旋转停止在第二相定子极下方。

VR可变磁阻响应步进电机的步进角不能直接由上一篇文章中的公式θs=180°/PNr计算，但它是公式θs=180°/PNr的计算值的两倍?；痪浠八?，它是永磁体类型与分辨率之间的比较，转子的齿数相同，但VR类型仅为1/2。

第三步：同时为三相绕组供电，转子也逆时针旋转15°，并且定子相对于三相磁极的相对位置停止。在下一个时刻，相的绕组通电，第三相的转子位置逆时针旋转15°，直至相的定子磁极，返回到相的状态。转子通过依次按1相，2相，3相，1相的顺序切换励磁相来逆时针旋转。这就是VR型步进电机的工作原理。

顺时针旋转时，整流顺序为1相，3相，2相。此时，步距角是转子齿距的1/3，即，将齿距除以相数以获得步距角。输出转矩是不同的，并且与永磁电动机成比例。有趣的电流平方

VR型可变磁阻反应步进电机不使用永磁体，并且定子和转子的磁场强度与励磁电流成正比。需要大的励磁电流以增加磁场强度。通常，随着较高的励磁电流，高温升高。
