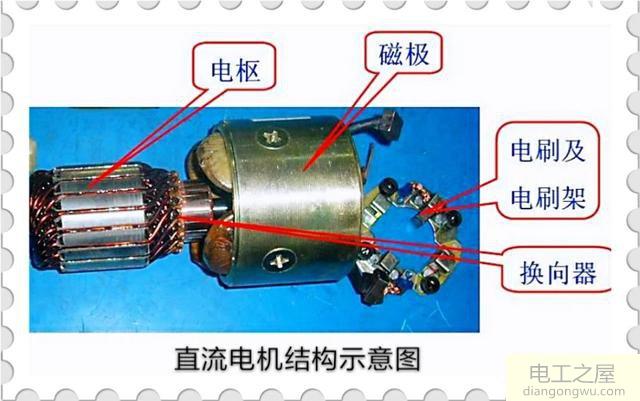

用于驱动机械设备的DC电动机分为单个励磁DC电动机，并联励磁DC电动机，串联励磁DC电动机和复杂励磁DC电动机，仅它们之间的接线方法发生了变化，因此结构也发生了变化。如下图所示。

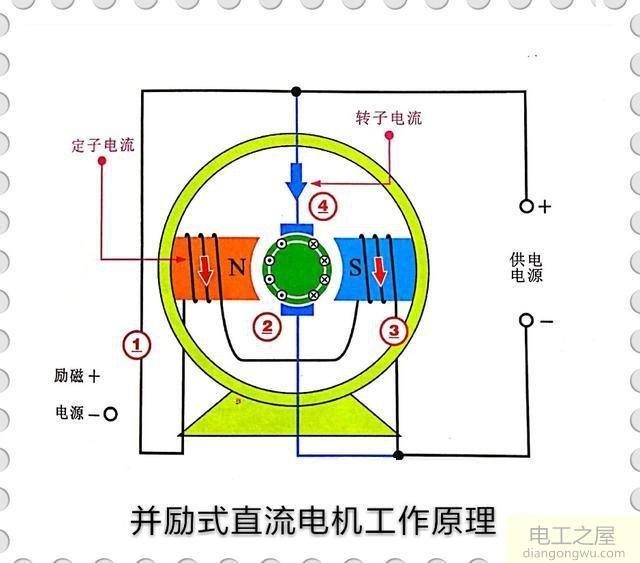

这种结构的电动机的磁极固定在定子上，并且从线圈绕组施加直流电以生成N→S磁极。转子（业余转子）具有许多排斥转子的换向片。施加直流电源。有理的连续磁场相互吸引并运动。如下图所示。
由于该结构电动机的特殊性，普通用户只需简单的测试就可以预先判断电动机的质量，我们将介绍该结构直流电动机的检测方法。
1.如何检测静电。
①由于电动机的输入电压为220V DC，因此必须使用500V兆欧表测量电动机的绝缘电阻。其中包括电枢（转子）和壳体，励磁绕组线圈和壳体，电枢和励磁绕组。线圈之间的绝缘电阻；
《GB14711-2013中小型旋转电机通用安全要求》根据该条件发布，在热条件下或在热测试后，电动机绕组的绝缘电阻应不低于以下计算值。
R=U/1000 + P/100; R是电动机绕组的绝缘电阻（兆欧（MΩ）），U是电动机绕组的额定电压（伏（V）），P是额定功率。单位为千瓦（KW），对于额定交流电压小于1000V且直流电动机电压小于1500的电动机，冷绝缘电阻应为5MΩ或更大。
②观察换向器是否光滑，是否有疤痕和烧伤痕迹。
③检查碳刷，碳刷架和磨损程度是否正常，并检查碳刷的“小辫子”是否未流淌或损坏。
④检查电机内部，输入/输出端子和接线端子是否紧密连接。
2.动态检测直流电动机。
①通过观察电动机的碳刷是否与换向器的几何中心线平行，确定在相同电压下直流电动机的正反转是对称还是正向是一个重要的参数。
②施加额定直流电压，使电动机空载运行，并检查直流电流是否正常。如下图所示。
