低压无功补偿柜接线原理说明图(无功补偿装置接线图)
- 发布时间:??2022-12-14
- 分类：行业资讯
- 作者：139.226.163.164-62689
- 来源:创始人
- 访问量：1
无功补偿装置静止进相器的接线说明

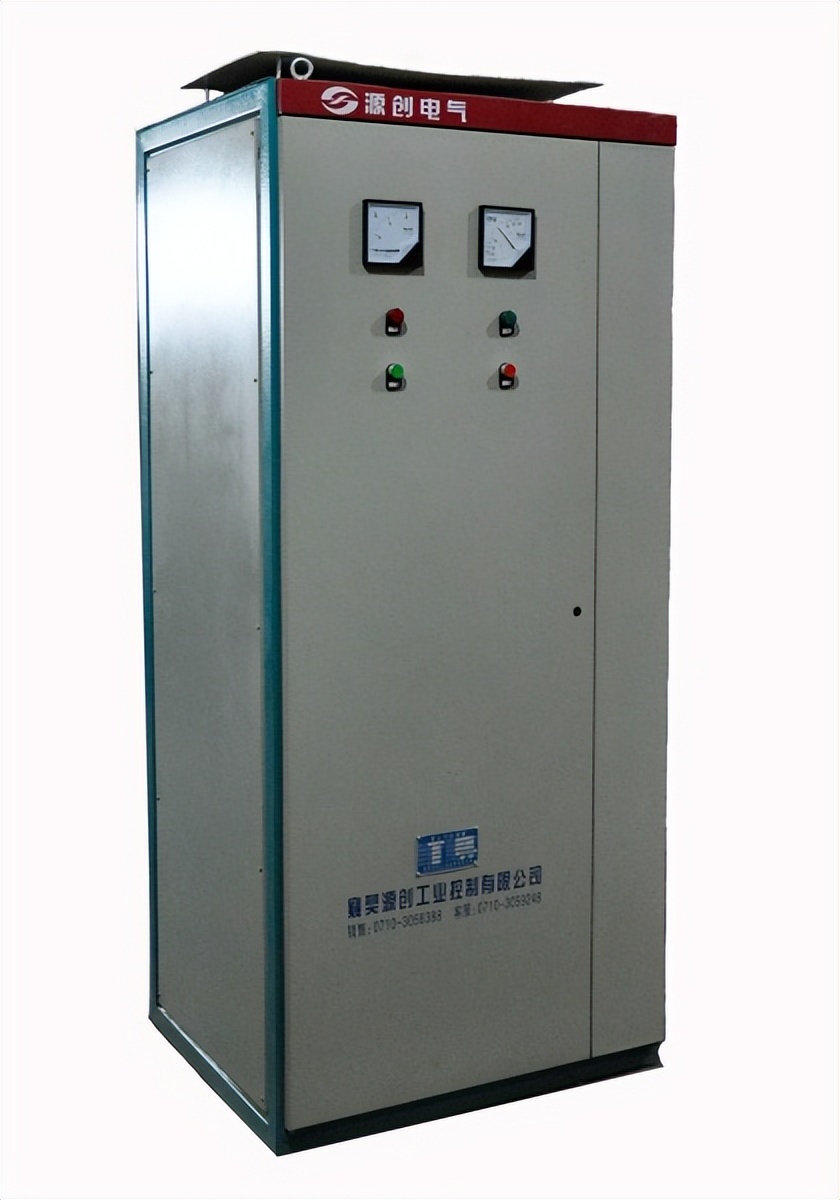

静止进相器不仅可以应用于各种绕线式负载，还可以节能降耗大中型绕线式异步电动机，凸显了传统无功补偿装置不可比拟的技术优势。源创电气公司生产的静态进相器投入使用后，可以延长电机的使用寿命；提高用户设备利用率，节省供电设备投资，挖掘现有设备潜力；降低电费，给用户带来直接的经济效益和社会效益。
首先，将电源线安装到电机上
1.相位馈线后面有两个真空接触器。两个接触器之间引出三根铜条，上面有传感器。这三根杆将电缆连接到电机的转子上。2.相位馈线底部的真空接触器的下端将三根导线引至水电阻的起动柜，并将它们连接至水电阻中的大接触器的下端。这两根电缆的大小可以根据电流来决定。比如710KW电机转子电流为528A，可以用一根240电缆，1600KW电机转子电流为868A，可以用两根240电缆。
二、控制线接线说明
1.出线端子上的四根线A1、A2、B630、C630是信号采样，接在高压开关柜上，高压开关柜就是给这台电机供电的高压开关柜。A1和A2获取A相电流信号，B630和C630获取B相和C相电压信号。其中A1和A2使用4。0方形电缆，B630和C630使用2。5根方形电缆。
2.U1和111线对连接到水电阻起动柜。连接1。5方形电缆至水电阻短路接触器的常开辅助触点。即水电阻中接触器的?？ㄖサ恪?/p>
上述这些线必须连接，端子上的其他控制线应视情况连接。如果其他柜子需要，就回答；如果不是，就不要接。
无功补偿装置静态相馈线接线说明
